YZR电动机匹配电阻器

1、产品用途

本电阻器主要用于起重机中以及类似于起重设备匹配YZR系列电动机的S3、S4及S5工作制的通用电阻器，它适用于交流50HZ，电压至660V的电路中和控制器（屏）配合，控制电动机的起动、调速及制动。

2、接线图系列

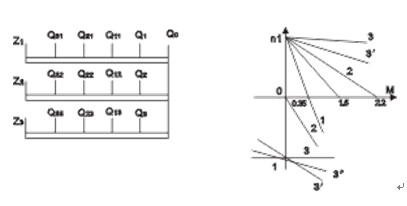

1、RT型电阻器的接线图及电阻段的标志见图1：
RT型电阻器

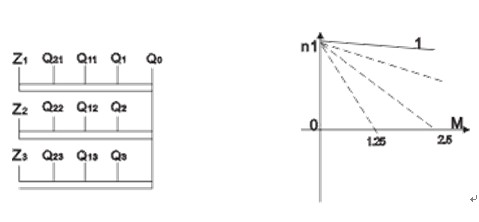

2、RK型电阻器的接线图及电阻段的标志见图2：
RK型电阻器

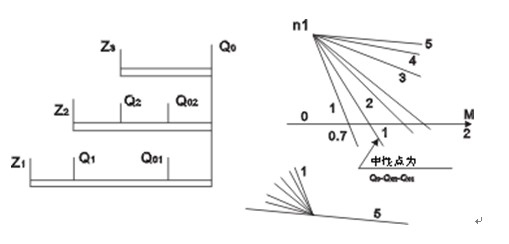

3、RQ型电阻器的接线图及电阻段的标志见图3：
RQ型电阻器

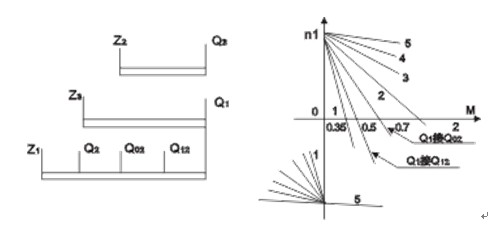

4、RS型电阻器的接线图及电阻段的标志见图4：
RS型电阻器

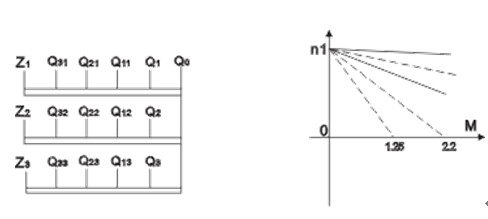

5、RSF型电阻器的接线图及电阻段的标志见图5：
RSF型电阻器

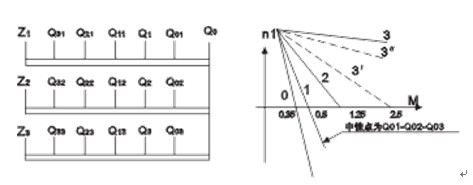

6、RY型电阻器的接线图及电阻段的标志见图6：
RY型电阻器

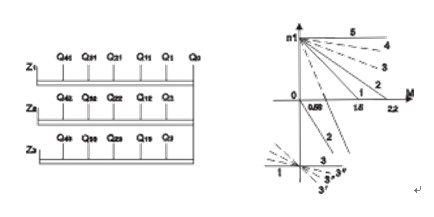

7、RZ型电阻器的接线图及电阻段的标志见图7：
RZ型电阻器

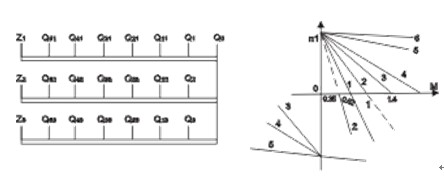

8：RZe型电阻器的接线图及电阻段的标志见图8：
RZe型电阻器
